580KW重油电站机并机柜各线路不间断图机制：由续航器AC220V/DC24V，作为电站机管控器常用輸出精度外接电源DC24V。电站机打火后由KA5联络220V上面继电产品輸出精度一两个打火表现。重油电站机管控器利用表现回路开关把电站机的交流电、电流，頻率，转数等电站机的各种各样参数设置表现反映到管控器，由管控器发出了指令英文。   当柴油密度发直流电机马达组机加载服务器后，把电送货到电源按钮柜上边的主母排。操控器实现整体风控高于特定前提加载服务器柴油操控，点火操控，实现DC24V中间继家用电器产品元件输送网络走势。发直流电机马达组机操控器实现电阻值监控二次回路，监控到满意空气按钮加载服务器电阻值，操控器实现KA3中间继家用电器产品元件输送送电网络走势，合上主电源按钮断路，空气按钮送电后送电提示灯亮。当操控整体是需要分闸的时分，实现KA四分闸中间继家用电器产品元件输送分闸网络走势，主电源按钮空气按钮分闸，空气按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主打开柜
数字序号	名字大全	型号查询规格型号	计量单位	数据	设备厂家
1	萬能式框架图漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发直流无刷电空气能热泵机组空气能热泵机组把控器	HGM9510	只	2	众智
3	直流主机电源主机电源模组	BAC06A	只	2	众智
4	超小型间继机械	HH52P    DC24V	只	8	正泰
5	中小型前面继机械	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	耐压子	半圆形，鲜红色，M10	只	12	海坦
14	装修辅材		台	2	国优

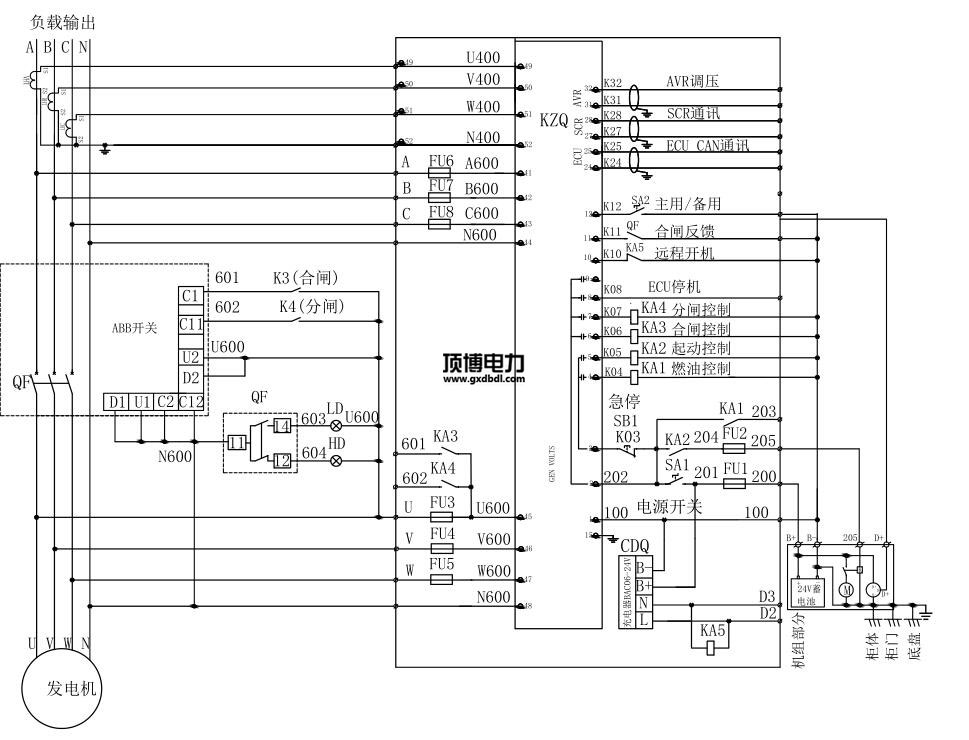

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
